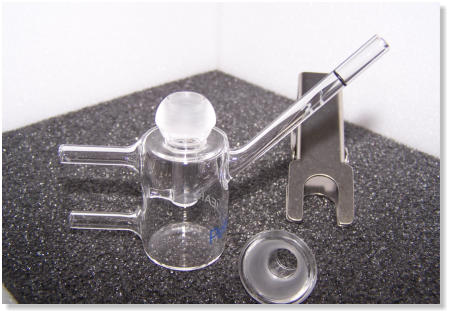

Unsere vertikale Diffusions Zelle entspricht der klassischen Franz Zelle. Diese Zellen sind Standardmässig mit einem “orifice” Durchmesser von 5mm, 7mm, 9mm, 11.28mm, 15mm, 20mm und 25mm erhältlich. Abweichende Durchmesser sind jedoch auch auf spezielen Kundenwunsch möglich. Der englische Ausdruck “orifice” beschreibt die obere Öffnung des Franz Zellen Körpers und Übergang zwischen “receptor” (Medium) und “donor” (Proben) Kammer. Der Zellenkörper und die Medium Kammer ist mit einem Volumen von 3-20ml standardmässig erhältlich. Die Zellen selbst sind in 3 verschiedenen Flanschtypen, standardmässig erhältlich. Mittels eines Flansch mit Gummi Dichtring, einem flachem Flansch mit Teflon Ring) oder einem konischem Flansch werden beide Zellenteile mittels unserer selbst gefertigten Edelstahl Klammern fixiert.
Vertikale Diffusions Zelle oder Standard Franz Zelle
…the standard in your lab.
Bestell Informationen
Unsere Artikelnummer weisen direkt den zu verwendeten Zellentyp auf. Diese Merkmale sind in jeweils 2 Stellen aufgeteilt. Zuerst wäre hier der Zellentyp: 4G steht für eine Standard ummantelte Franz Zelle / 6G wäre eine unummantelte Franzzelle Als nächstes folgt der Typ der gewünschte Flansch Verbindung: 00 wäre ein Flasch mit Dichtring, 01 ein konischer Flansch, 02 ein flacher Flansch und 03 ein runder Flasch für Hornhaut. Als drittes folgt der Typ des verwendeten Glases: 00 steht für klares Glas, 01 hingegen für braunes Amber Glas Als viertes folgt der Typ des Orifice Durchmessers: dies wäre Standardmässig von 5 bis 25mm Als fünftes der Typ des gewünschten Volumens hier wäre die Standardvolumen von 3-20ml die weiteren Positionen sind meist nur für Sonderwünsche verwendet: VD steht hier für Volatile Donor ( also eine verschliesbare Probenkammer mittels stopfen oder Schraubverschluss. An siebter Position folgt die grösse des verwendeten Verschlusses: 0725 steht hier für einen Glas Stopfen 07 auf 25, 1420 für einen größeren Glasstopfen oder FL für eine weibliche Luer Lock Verbindung. Als Besipiel: #4G-01-00-09-05 beschreibt eine ummantele Zelle, mit konischem Flansch, in klarem Glas, mit einer 9mm Öffnung und 5ml Volumen. #6G-02-01-09-03 beschreibt eine unummantelte Zelle, mit flachem Flansch, in amber Glas, mit einer 9mm Öffnung und 3ml Volumen. #4G-03-00-0918-10 beschreibt eine ummantelete Zelle, mit rundem Flansch für Hornhaut, in klarem Glas, mit einer 9mm Öffnung Innendurchmesser und 18mm Aussendurchmesser sowie mit 10ml Volumen.
Standard Größen
Die nachfolgenden Größen sind die am häufigsten verwendeten Größen und Volumen bei unseren Franz Zellen . Die Bauart des Flansches hat grundsätzlich keinen einfluss auf die Zellengröße. Dadurch dass wir die Zellen selbst herstellen sind grundsätzlich viele weitere Optionen möglich, egal ob 2 oder mehr Probenentnahmeports, Durchfluss Anschlüsse in der Medium oder Probenkammer, usw. Setzen Sie sich einfach mit uns in Verbindung, unser Team berät Sie gerne bei Fragen zu Ihrer Wunsch Zelle. Standard ummantelte Zellen mit Klammer 5.00mm : 5ml Volumen – .20 cm² Fläche 7.00mm : 5ml Volumen – .38 cm² Fläche 9.00mm : 5ml Volumen – .64 cm² Fläche 11.28mm : 8ml Volumen – 1.00 cm² Fläche 15.00mm : 12ml Volumen – 1.77 cm² Fläche 20.00mm : 15ml Volumen – 3.14 cm² Fläche 25.00mm : 20ml Volumen – 4.91 cm² Fläche Standard unummantelte Zellen mit Klammer 5.00mm : 5ml Volumen – .20 cm² Fläche 7.00mm : 5ml Volumen – .38 cm² Fläche 9.00mm : 5ml Volumen – .64 cm² Fläche 11.28mm : 8ml Volumen – 1.00 cm² Fläche 15.00mm : 12ml Volumen – 1.77 cm² Fläche 20.00mm : 15ml Volumen – 3.14 cm² Fläche 25.00mm : 20ml Volumen – 4.91 cm² Fläche
Rührer und Halter
Cell Ständer / Halter Ständer / Halter für Standard ummantelte Zelle aus Edelstahl dieser Halter lässt sich auch auf den H1 Magentrührer befestigen. So sind auch kleinere Testkonfigurationen mit nur 1 oder 2 Zellen möglich. Ständer / Halter für unummatlete Zellen Magnetrührer der V-Serie für ummantelte Zellen V9A 9-Positionen Franz Zellen Rührer – 50″ (127cm) lang V9-C Compact 9-Positionen Franz Zellen Rührer – 31″ (79cm) lang V6-CA und V6-CB 6-Positionen Franz Zellen Rührer – 18″ (46cm) lang V3A und V3B 3-Positionen Franz Zellen Rührer – 20″ (51cm) lang
